Schema3D: visualize o esquema do seu banco de dados em 3D

Schema3D é um visualizador interativo de diagramas para bancos de dados. Você cola o esquema do banco em Mermaid, SQL ou DrawDB e ele cria a visualização em 3D, onde dá para ver de forma fácil e intuitiva todas as relações entre as tabelas. É gratuito, open source e roda só no navegador, sem conectar em banco nenhum.

Banco de dados é um dos fundamentos que todo engenheiro criativo precisa dominar, e se você tem a pegada visual assim como eu e precisa ver as coisas desenhadas para entender, essa ferramenta resolve isso.

Como funciona

O Schema3D detecta o formato sozinho, script SQL ou T-SQL, diagrama ER em Mermaid ou JSON do DrawDB. Cada tabela vira um cilindro colorido por categoria, com as colunas em segmentos, e as chaves estrangeiras viram linhas com a cardinalidade. Dá para alternar entre 2D e 3D, trocar o algoritmo de layout, filtrar categorias, exportar PNG ou CSV e compartilhar por link.

Não sei você, mas tudo que pra mim é visual eu assimilo muito mais facilmente, e com esquemas desse tipo, que já são complexos por sí só, essa camada de enxergar muda o jogo.

O site oficial do projeto é schema3d.com e o repositório no Github é https://github.com/shane-jacobeen/schema3d/

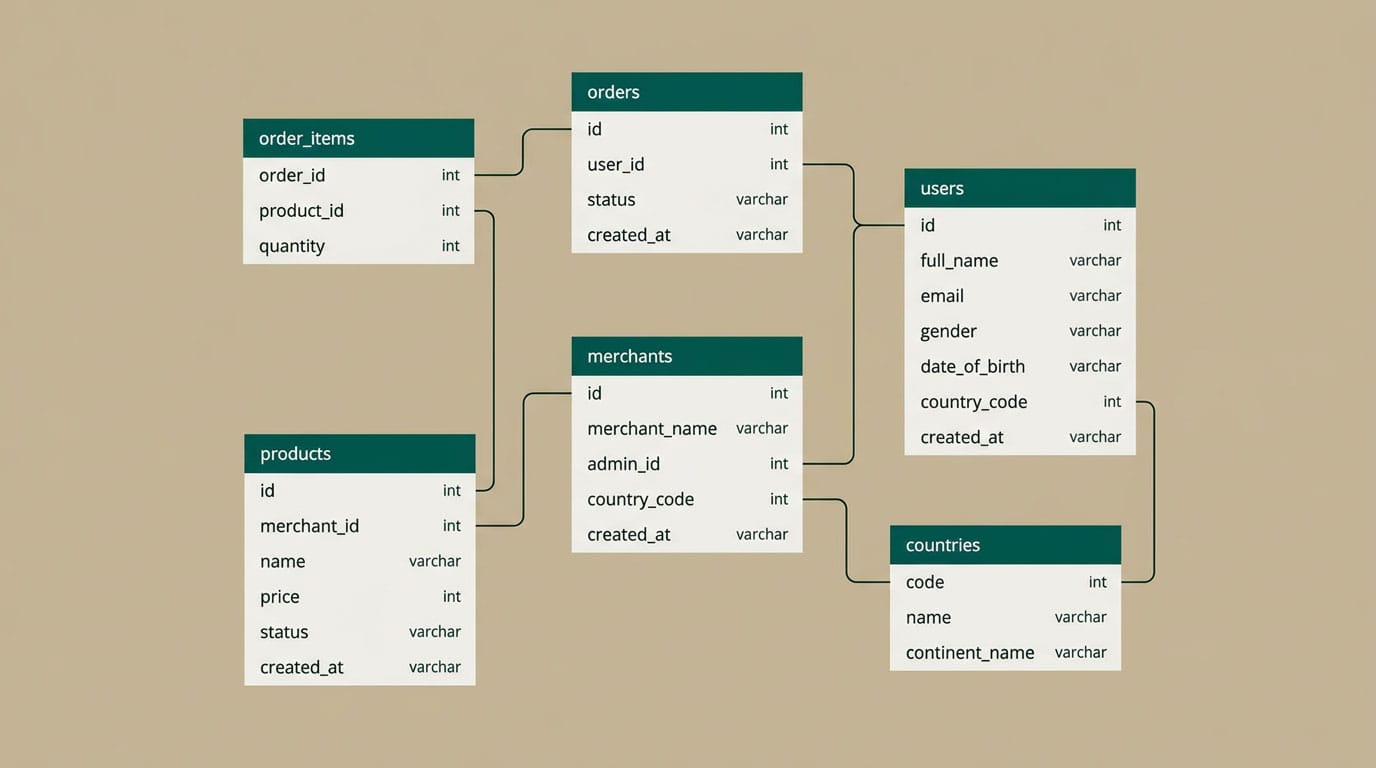

O que é um esquema de banco de dados

É o desenho da estrutura do banco: quais tabelas existem, que colunas cada uma tem, qual é o tipo de cada dado e como as tabelas se ligam.

As ligações são feitas por chaves: a chave primária identifica cada linha de uma tabela, e a chave estrangeira aponta para a chave primária de outra. É esse mapa que aparece em 3D.

O que é Mermaid

Mermaid é uma ferramenta em JavaScript que cria diagramas a partir de texto, com uma sintaxe inspirada no Markdown: você descreve em poucas linhas e ele desenha.

Um dos tipos disponíveis é o diagrama de entidade e relacionamento (ER), que lista as entidades, como CLIENTE e PEDIDO, e as relações entre elas na notação pé de galinha.

O que é um script SQL

SQL é a linguagem padrão para criar e consultar bancos de dados relacionais como PostgreSQL, MySQL e SQL Server. Um script SQL é um arquivo de texto com instruções dessa linguagem; para descrever um esquema, ele usa CREATE TABLE, que define cada tabela, suas colunas, os tipos de dado, a chave primária e as chaves estrangeiras. Colou o script, o diagrama aparece.

Esse vídeo abaixo é um bom ponto de partida se você quer saber um pouco mais sobre SQL.

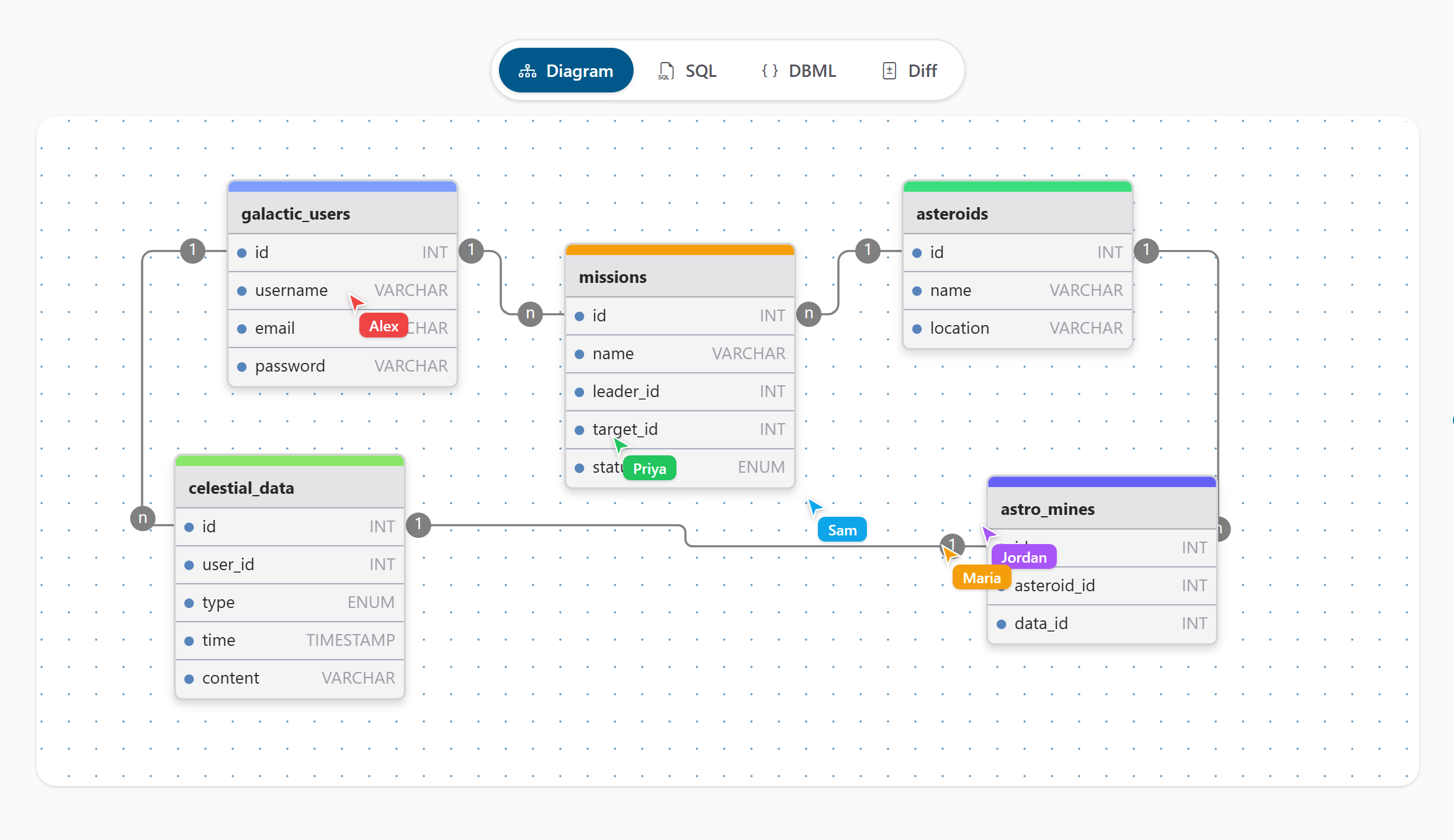

O que é o DrawDB

DrawDB é um editor online, gratuito e open source, para desenhar esquemas de banco de dados com cliques, sem criar conta.

Ele gera o SQL para PostgreSQL, MySQL, SQLite, MariaDB, SQL Server e Oracle, importa e exporta DBML e salva o diagrama em JSON, o arquivo que entra no visualizador.

Por que isso é importante

Mesmo que a maior parte do desenvolvimento que fazemos atualmente passe por agentes de IA (Claude Code, Codex e afins), saber o mínimo de banco de dados e de como ele é construído muda o que você consegue fazer:

• Raciocinar sobre o que está sendo construído. O agente escreve o código, mas quem decide o que existe no sistema é você. Sem entender tabelas, colunas e relações, não dá para julgar se a estrutura proposta serve ao produto.
• Dar instruções melhores ao agente. Quem sabe dizer que um cliente tem vários pedidos e cada pedido tem vários itens recebe o banco certo de primeira. Quem não sabe recebe um banco genérico e descobre o problema com dados dentro.
• Achar a causa quando algo quebra. Dado duplicado, relatório errado, tela que não carrega: boa parte dos bugs nasce na estrutura dos dados. Ler o esquema é mais curto do que pedir ao agente para tentar de novo.
• Desenhar o produto certo. Toda funcionalidade é dado entrando, sendo guardado e saindo. Quem pensa o esquema antes da interface desenha telas que refletem o que o sistema realmente faz.
• Conversar de igual para igual. Esquema, tabela, chave primária e chave estrangeira são o vocabulário comum de qualquer projeto com dados. Com esse mínimo, você participa da decisão em vez de só receber o resultado.

A maioria dos sistemas, automações e projetos de tecnologia que a gente desenvolve atualmente precisam de um banco de dados para rodar. Pode ser uma tabela de excel (que em essência é um banco de dados relacional) que você salva dados e consulta eles depois. Entender um pouco sobre este assunto só vai te deixar ainda mais espero e eficiente ; )

bj
